BaerFix® Gewindeeinsätze - Mindestwandstärke
| Berechnungen
der Minimalwerte d = Innendurchmesser des Gewindeeinsatz D = Außendurchmesser des Gewindeeinsatzes R = Mindestwandstärke |
Rmin(Leichtmetall)
= 0,2 x D Rmin(Gußeisen) = 0,3 x D Rmin(Kunststoff) = 0,25 x D |
 |

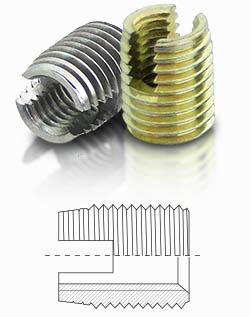

| BaerFix®
Gewindeeinsätze mit Schneidschlitzen |

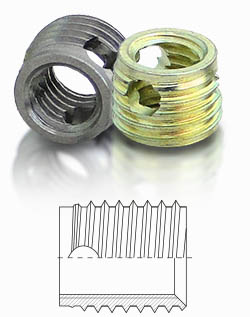

BaerFix®
Gewindeeinsätze mit Schneidbohrungen |
|||||
| Leichtmetall | Gußeisen | Kunststoffe | Leichtmetall | Gußeisen | Kunststoffe | |
| M 2 x 0,4 | 0,90 mm | 1,35 mm | 1,13 mm | |||
| M 2,5 x 0,45 | 0,90 mm | 1,35 mm | 1,13 mm | |||
| M 3 x 0,5 | 1,00 mm | 1,50 mm | 1,25 mm | 1,00 mm | 1,50 mm | 1,25 mm |
| M 4 x 0,7 | 1,30 mm | 1,95 mm | 1,63 mm | 1,30 mm | 1,95 mm | 1,63 mm |
| M 5 x 0,8 | 1,60 mm | 2,40 mm | 2,00 mm | 1,60 mm | 2,40 mm | 2,00 mm |
| M 6 x 1 | 2,00 mm | 3,00 mm | 2,50 mm | 2,00 mm | 3,00 mm | 2,50 mm |
| M 8 x 1,25 | 2,40 mm | 3,60 mm | 3,00 mm | 2,40 mm | 3,60 mm | 3,00 mm |
| M 10 x 1,5 | 2,80 mm | 4,20 mm | 3,50 mm | |||
| M 12 x 1,75 | 3,20 mm | 4,80 mm | 4,00 mm | |||
| M 14 x 2 | 3,60 mm | 5,40 mm | 4,50 mm | |||
| M 16 x 2 | 4,00 mm | 6,00 mm | 5,00 mm | |||
| M 18 x 2,5 | 4,40 mm | 6,60 mm | 5,50 mm | |||
| M 20 x 2,5 | 5,20 mm | 7,80 mm | 6,50 mm | |||
| M 22 x 2,5 | 5,20 mm | 7,80 mm | 6,50 mm | |||
| M 24 x 3 | 6,00 mm | 9,00 mm | 7,50 mm | |||
| M 27 x 3 | 6,80 mm | 10,20 mm | 8,50 mm | |||
| M 30 x 3,5 | 7,20 mm | 10,80 mm | 9,00 mm | |||
 |
 |
Minimale Bohrtiefen
| BaerFix®
Gewindeeinsätze mit Schneidschlitz |
BaerFix®
Gewindeeinsätze mit Schneidschlitz |
|||||
| Innengewinde | Min.
Bohrtiefe für Durchgangsloch |
Min.
Bohrtiefe für Sackloch |
Innengewinde | Min.
Bohrtiefe für Durchgangsloch |
Min.
Bohrtiefe für Sackloch |
|
| M 2 x 0,4 | 6,00 mm | 8,00 mm | UNC 4 x 40 | 6,00 mm | 8,00 mm | |
| M 2,5 x 0,45 | 6,00 mm | 8,00 mm | UNC 6 x 32 | 8,00 mm | 10,00 mm | |
| M 3 x 0,5 | 6,00 mm | 8,00 mm | UNC 8 x 32 | 8,00 mm | 10,00 mm | |
| M 4 x 0,7 | 8,00 mm | 10,00 mm | UNC 10 x 24 | 10,00 mm | 13,00 mm | |
| M 5 x 0,8 | 10,00 mm | 13,00 mm | UNC 1/4 x 20 | 14,00 mm | 17,00 mm | |
| M 6 x 1 | 14,00 mm | 17,00 mm | UNC 5/16 x 18 | 15,00 mm | 18,00 mm | |
| M 8 x 1,25 | 15,00 mm | 18,00 mm | UNC 3/8 x 16 | 18,00 mm | 22,00 mm | |
| M 10 x 1,5 | 18,00 mm | 22,00 mm | UNC 7/16 x 14 | 22,00 mm | 26,00 mm | |
| M 12 x 1,75 | 22,00 mm | 26,00 mm | UNC 1/2 x 13 | 22,00 mm | 28,00 mm | |
| M 14 x 2 | 24,00 mm | 28,00 mm | UNC 5/8 x 11 | 22,00 mm | 27,00 mm | |
| M 16 x 2 | 22,00 mm | 27,00 mm | ||||
| M 18 x 2,5 | 24,00 mm | 29,00 mm | ||||
| M 20 x 2,5 | 27,00 mm | 32,00 mm | ||||
| M 22 x 2,5 | 30,00 mm | 36,00 mm | ||||
| M 24 x 3 | 30,00 mm | 36,00 mm | ||||
| M 27 x 3 | 30,00 mm | 36,00 mm | ||||
| M 30 x 3,5 | 40,00 mm | 46,00 mm | ||||
| BaerFix® Gewindeeinsätze mit Schneidbohrungen |
BaerFix® Gewindeeinsätze mit Schneidschlitz |
|||||
| Innengewinde | Min.
Bohrtiefe für Durchgangsloch |
Min.
Bohrtiefe für Sackloch |
Innengewinde | Min.
Bohrtiefe für Durchgangsloch |
Min.
Bohrtiefe für Sackloch |
|
| M 3 x 0,5 | 4,00 mm | 6,00 mm | UNF 4 x 48 | 6,00 mm | 8,00 mm | |
| M 4 x 0,7 | 6,00 mm | 8,00 mm | UNF 6 x 40 | 8,00 mm | 10,00 mm | |
| M 5 x 0,8 | 7,00 mm | 9,00 mm | UNF 8 x 36 | 8,00 mm | 10,00 mm | |
| M 6 x 1 | 8,00 mm | 10,00 mm | UNF 10 x 32 | 10,00 mm | 13,00 mm | |
| M 8 x 1,25 | 9,00 mm | 11,00 mm | UNF 1/4 x 28 | 14,00 mm | 17,00 mm | |
| UNF 5/16 x 24 | 15,00 mm | 18,00 mm | ||||
| UNF 3/8 x 24 | 18,00 mm | 22,00 mm | ||||
| UNF 7/16 x 20 | 22,00 mm | 26,00 mm | ||||
| UNF 1/2 x 20 | 22,00 mm | 28,00 mm | ||||
| UNF 5/8 x 18 | 22,00 mm | 27,00 mm | ||||
